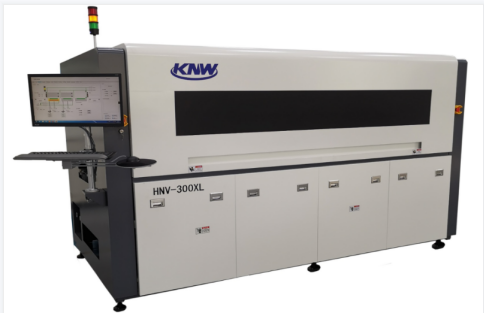

HNV系列在线式甲酸工艺真空固晶炉

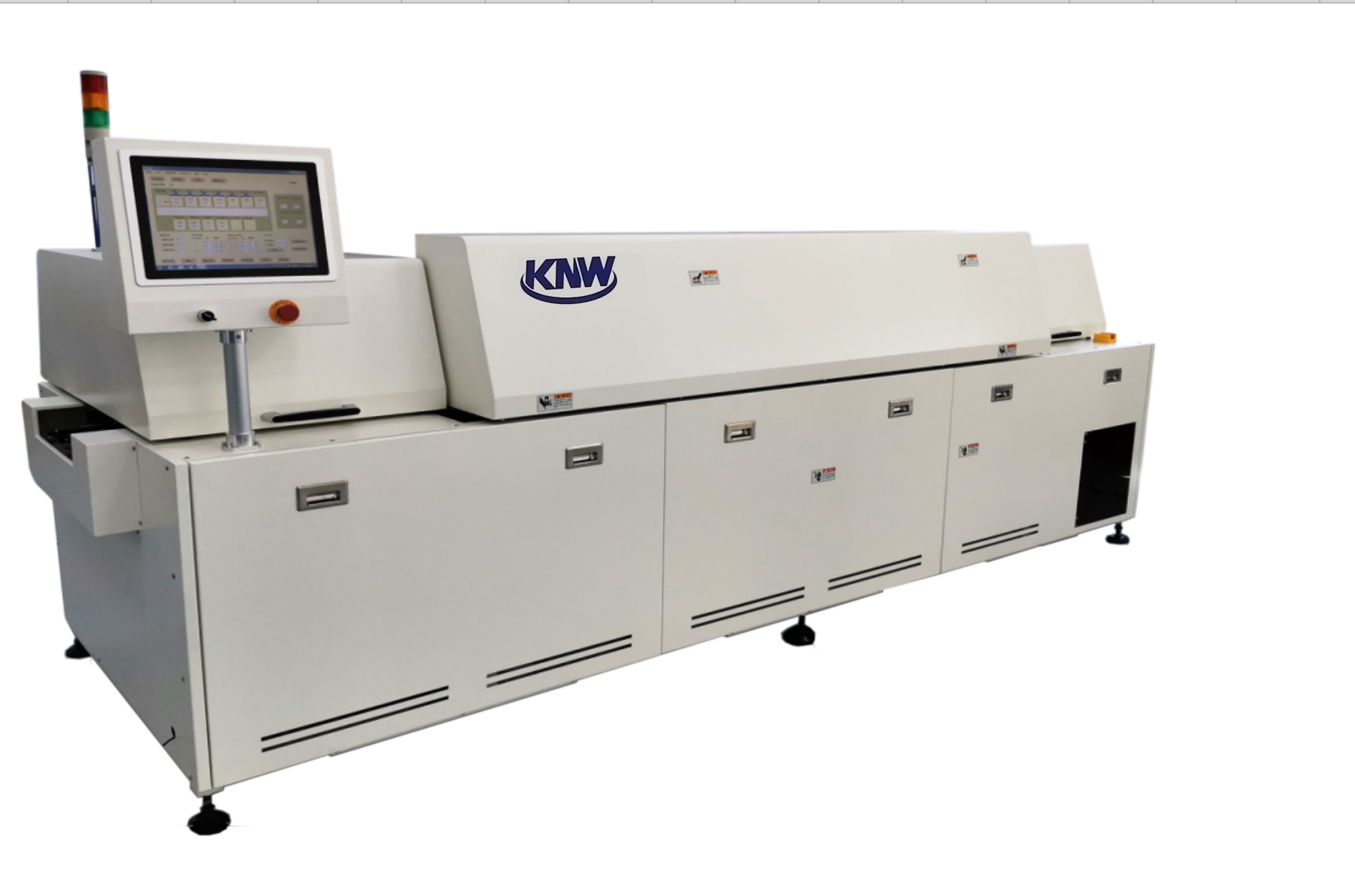

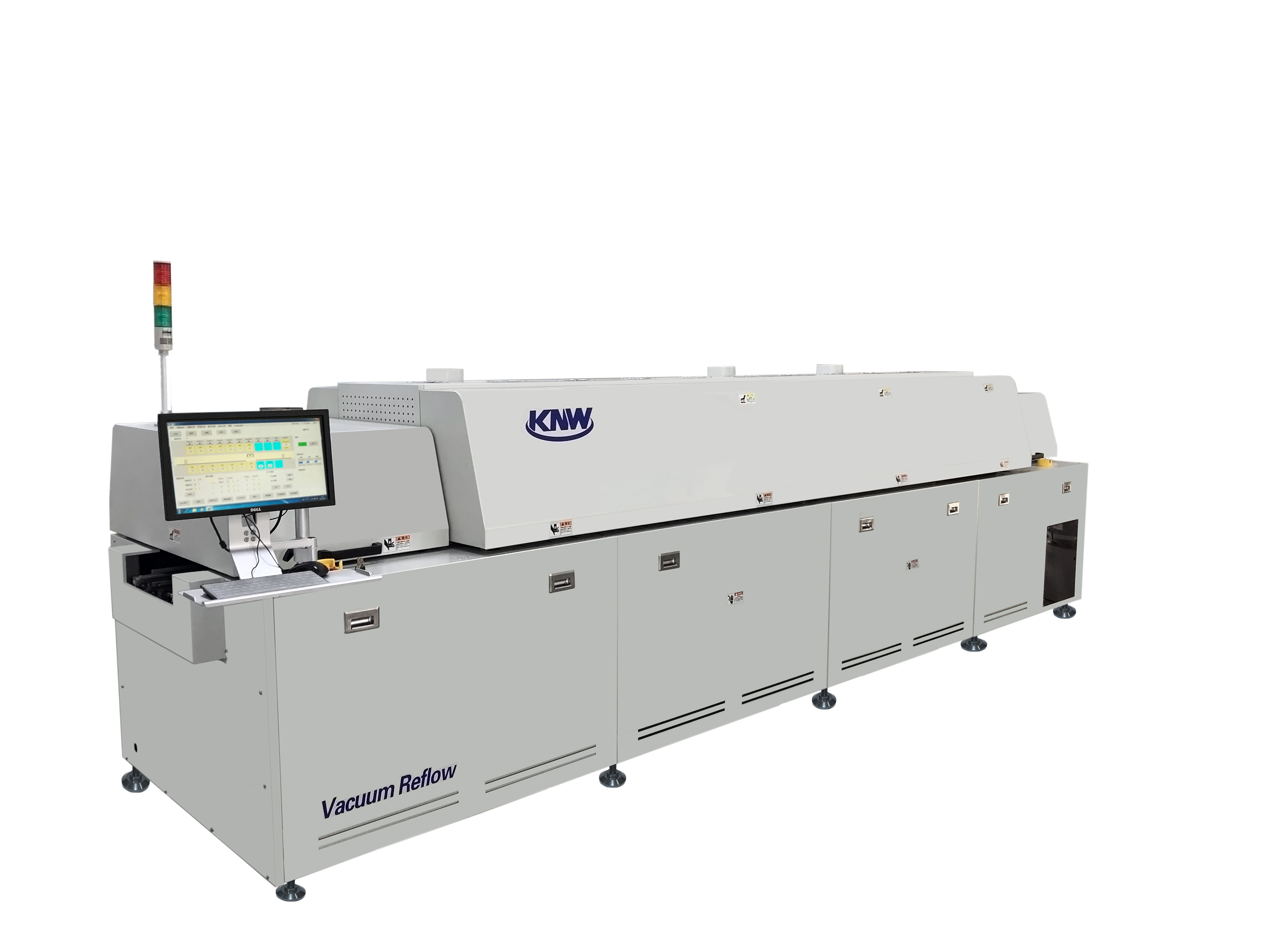

■HNV系列在线式甲酸工艺真空固晶炉

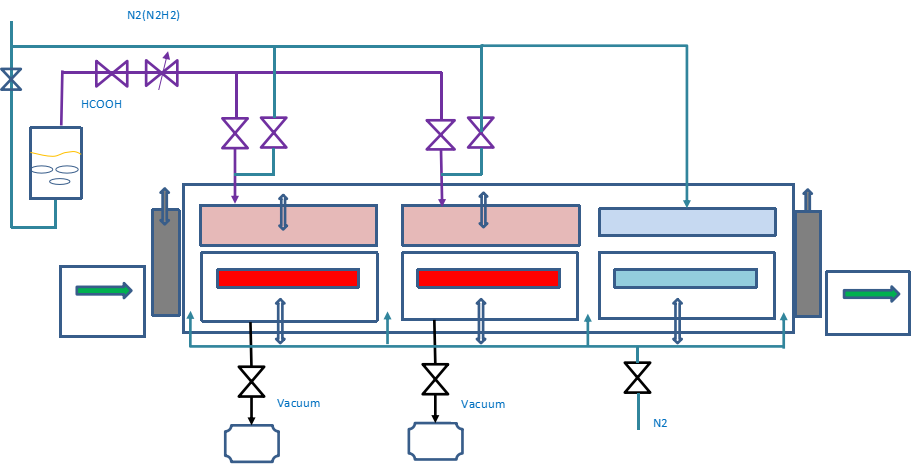

■构造原理图
■构造说明
1）HNV-300XL共设置3个独立温区，第一区为预热还原区、第二区为高温焊接区，第三区为冷却区。
2）底部接触式加热和冷却方式，通过各区独立伺服升降机构自动调节载具与加热板距离来控制升降温斜率。
3）第一区和第二区设置有甲酸管路，可以通过画面参数设定各区通甲酸的流量及时间、压力等，也可用氮氢 混
合气作为还原气体来还原氧化物，达到同样的焊接效果。

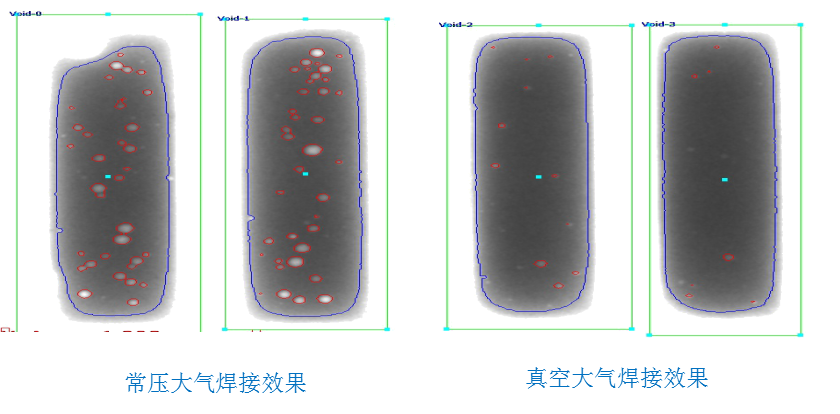

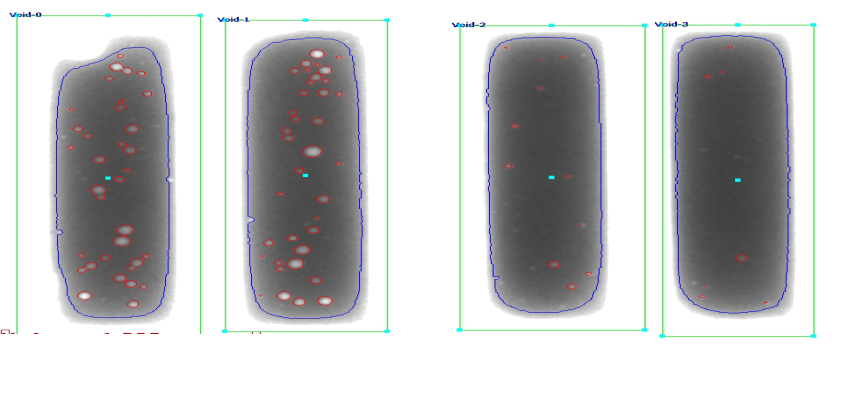

4）第一区和第二区设置了独立真空泵及管路，可以独立抽真空，真空值最低可达1KPa以下。
5）全自动进出料，可以与前后设备自动对接，也可选配治具自动回流及上下料系统。
■规格参数表
| 机型 | HNV-300XL | HNV-400XL | HNV-500XL |
| 预热区（真空+甲酸） | 1zone | 2zone | 3zone |
| 高温区（真空+甲酸） | 1zone | 1zone | 1zone |
| 冷却区（水冷+N2） | 1zone | 1zone | 2zone |
| 加热板温度设置 | Max450℃ | Max450℃ | Max450℃ |
| 上部辅助加热 | 选配 | 选配 | 选配 |
| 最低真空度 | 1～10KPa | 1～10KPa | 1～10KPa |
| 甲酸桶容量 | Max10Kg（单桶） | Max20Kg（双桶） | Max20Kg（双桶） |
| 甲酸供给方式 | 鼓泡式 | 鼓泡式 | 鼓泡式 |
| 甲酸流量控制 | MFC自动控制 | MFC自动控制 | MFC自动控制 |
| N2H2混合气（H2浓度小于5%） | 订购前需注明是否使用 | 订购前需注明是否使用 | 订购前需注明是否使用 |
| 搬送方式 | 轨道+伺服推杆式 | 轨道+伺服推杆式 | 轨道+伺服推杆式 |
| 治具规格 | W380*L280*H8 | W380*L280*H8 | W380*L280*H8 |
| 容许产品高度 | Max100mm | Max100mm | Max100mm |
| 搬送面高 | 900±30mm | 900±30mm | 900±30mm |
| 電源 power | 3Ø380V | 3Ø380V | 3Ø380V |
| 起動電力 start up power | 13KVA | 19KVA | 26KVA |
| 窒素消耗量 Nitrogen consumption | 8～12m3/h | 15～20m3/h | 18～22m3/h |
| 生産节拍 Cycle Time | 70～120Sec | 50～90Sec | 40～70Sec |
| 外形尺寸 Dimension | L3000*W1450*H1850mm | L3500*W1450*H1850mm | L4500*W1450*H1850mm |
| 重量 weight | 1200Kg | 1500Kg | 2100Kg |
| 选配 option | 水冷机、UPS、治具回流及自动上下料系统 | ||
